胶球回收网(收球网)二种采用形式方案介绍说明

      目前国内电厂采用的收球网一般有两种形式。一种是电厂等采用的锥形固定收球网，其锥角一般都取20°以下(有的建议13°—18°)。因此，收球网做得很长，安装时需要很长的直管段。在胶球清洗装置停用时，它却成为循环水系统额外的阻力，(特别是：在网子被污物逐渐堵塞时，会影响循环水量，而且还影响收球率)。另一种是板式活动收球网，在胶球清洗装置不投入时，可以处于“短路”状态，减少水阻。据说对循环水出水管直管长度(安装收球网用)的要求大大降低(对大机组较有利)。但也有些问题待解决

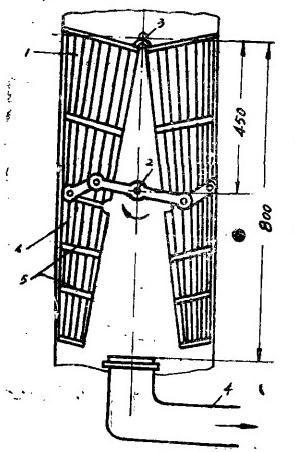

      该厂试验使用了一种活动式锥形收球网(图甲)。它保留了锥形固定收球网收球效果好的优点。在停用时又可以“短路”以减少水阻。(在使用时压差0.041—0.048公斤/属米2,在短路时压差0.034—0.044公斤/厘米2)。收球网用活动铰在上部和循环水出水管连接，中部用杠杆系统开关，下部和胶球清洗装置进水管相连。

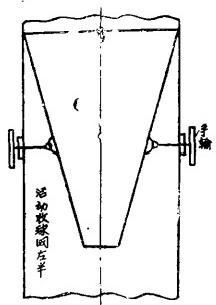

      关于开关胶球清洗装置也有二种方案，一种是现采用的，优点是开关方便一些；缺点是杠杆系统和旋转轴都“贯穿”循环水管，增大了水阻，即使处于“短路”状态此水阻仍去不掉。另一种利用类似于润门开关，在收球网之外开和关，(图3乙)它在“短路”状态时，开启机构已旋出循环水管外，可减少短路时的水阻，当然机构稍复杂一点，开关稍费事。我们拟在”3机采用这种机构，以和“4机对比。

      活幼(可分开式)收球网示意原来我们做了一米长的收球网(锥角17°30'),用钢板开出长条孔，然后弯成锥形。由于未考虑弯曲时变形，长条孔宽度变得过大，修理上有困难。现在安装了长度为800毫米(锥角约22°)的钢筋拼焊收球网。(详见蓝图)
